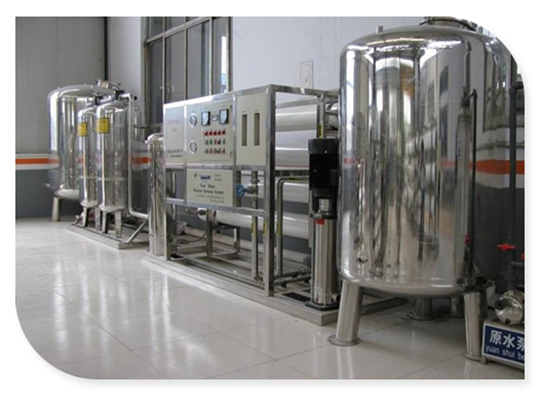

飲料純水設備系統一般包括預處理系統、反滲透裝置、后處理系統、清洗系統和電氣控制系統等，超純水處理設備的典型工藝流程為：
1、預處理－反滲透－純化水箱－離子交換器－紫外燈-純水泵－用水點；
2、預處理－一級反滲透－二級反滲透(正電荷反滲膜)－純化水箱－純水泵-紫外燈－用水點；
3、預處理－反滲透－中間水箱－中間水泵－EDI裝置－純化水箱－純水泵-紫外燈－用水點；
4、預處理→紫外線殺菌裝置→一級RO裝置→二級RO裝置→中間水箱→EDI裝置→脫氧裝置→氮封純水箱→除TOC UV裝置→拋光混床→超濾裝置→用水點；
該純水設備系統的出水水質符合美國ASTM標準，電子部超純水水質標準(18MΩ*cm，15MΩ*cm，2MΩ*cm和0.5MΩ*cm四級)。
預處理系統
1.預處理系統一般包括原水泵、加藥裝置、石英砂過濾器、活性炭過濾器、精密過濾器等。主要作用是降低原水的污染指數和余氯等其他雜質，達到反滲透的進水要求。預處理系統的設備配置應該根據原水的具體情況而定。

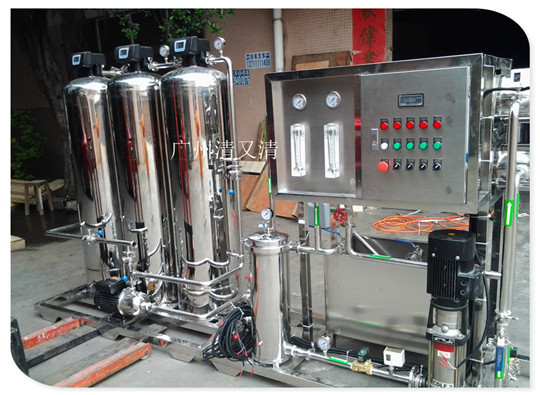

2.反滲透裝置主要包括多級高壓泵、反滲透膜元件、膜殼(壓力容器)、支架等組成。主要作用是去除水中的雜質，使出水滿足使用要求。
3.后處理系統是在反滲透不能滿足出水要求的情況下增加的配置。主要包括陰床、陽床、混床、殺菌、超濾、EDI等其中的一種或者多種設備。后處理系統能把反滲透的出水水質更好的提高，使之滿足純水處理的要求。
4.清洗系統主要有清洗水箱、清洗水泵、精密過濾器組成。當反滲透系統受到污染出水指標不能滿足要求時，需要對反滲透進行清洗使之恢復功效。
5.電氣控制系統是用來控制整個反滲透系統正常運行的。包括儀表盤、控制盤、各種電器保護、電氣控制柜等。
設計優勢
1.整套系統全自動控制，確保長效穩定運行，操作簡單方便；
2.預處理系統采用氣動蝶閥自動控制，可手動反洗，確保清洗和過濾效果；
3.預處理系統采用專門反洗系統大流量反洗泵，確保反洗效果；
4.整套設備采用全不銹鋼配置
5.采用進口陶氏低壓反滲透膜，脫鹽率高，運行穩定，能耗低；
6.反滲透采用全自動控制方式，主要元件采用進口元件，穩定性高，操作簡單方便；
7.反滲透通過膜設計軟件及現場運行經驗，科學配置；
8.配備慢開型進水及沖洗電動球閥及專用濃水調節閥，操作方便
9.配備立式圓形專用水箱，清洗更方便
10.配備CIP清洗系統，水箱進行化學清洗；
11.電控系統采用西門子PLC結合人機界面自動控制，設計人性化；
12.系統具有無水保護和高、低壓、超壓力保護等多種裝置安全功能；
13.主要電器元件采用法國schneider，穩定，美觀；
14.主題材料全部采用行業內國際知名品牌，保質保量，并按最佳配置設計。
15.所有不銹鋼管道均采用雙面成型保護焊接工藝、管道內壁做鈍化處理，管道外焊接點作拋光打磨處理，確保規范、整潔、美觀。
